➡️Zestaw fotowoltaiczny Off-Grid ESB15kW 10xPV

Zestaw solarny hybrydowy Off-Grid

Prosta konstrukcja - wiele korzyści

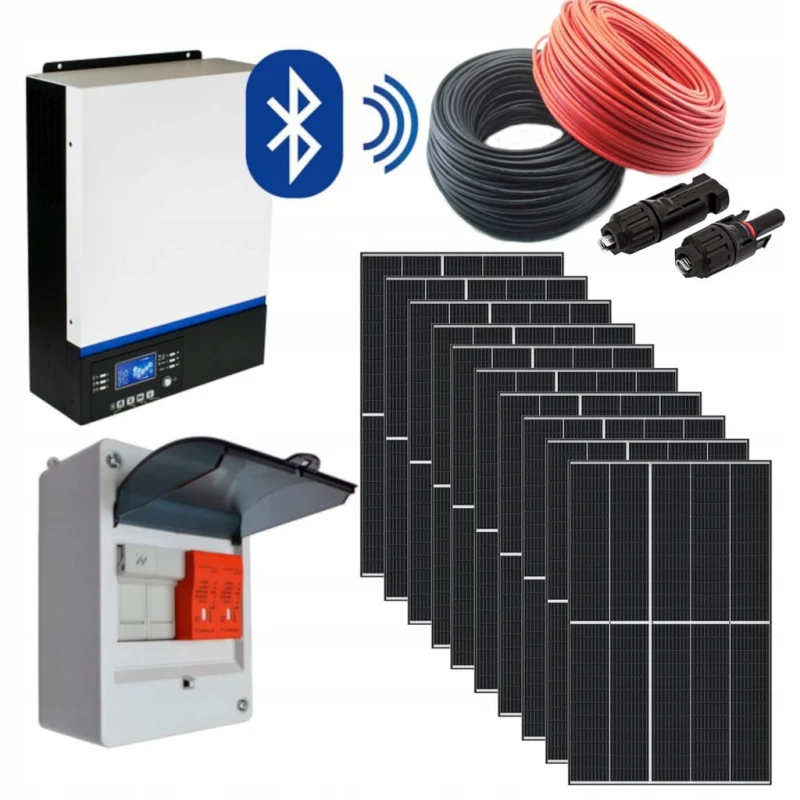

Zestaw składania się:

- Z 10 paneli monokrystalicznych  Jinko Tiger Pro 54H - JKM410M-54HL4 - Black Frame o mocy 410W każdy;

- Hybrydowa Przetwornica - AZO Inwerter solarny Off-Grid ESB 15kW-48

- Komplet okablowania o długości 25m zakończonego złączami MC4

System oraz schemat działania jest prosty więc każdy może stworzyć swoją przydomową elektrownie słoneczną

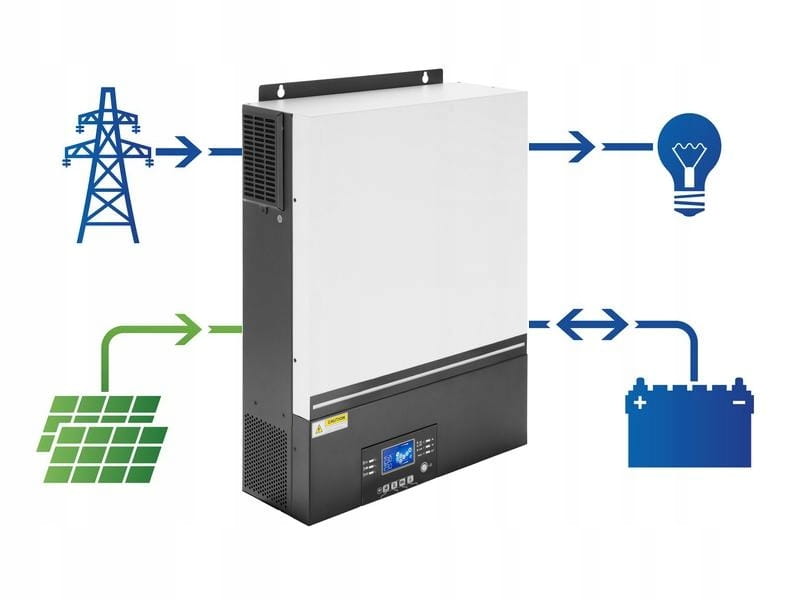

➡️ Schemat działania zestawu solarnego

Wyjściowe stabilne sinusoidalne napięcie zasilania 230V (220V,240V) doskonale nadaje się do zasilania wszelkich odbiorników energii elektrycznej, a wbudowany układ wspomagania przeciążeń rozruchowych pozwala na zasilanie odbiorników o dużym prądzie rozruchowym takich jak sprężarki w lodówkach i agregatach.

Najważniejszą cechą inwerterów jest możliwość budowy hybrydowych systemów zasilania bez zewnętrznego akumulatora, który ma znaczący wpływ na koszt i niezawodność sytemu oraz opłacalność inwestycji.

✅ Hybrydowy Inwerter solarny Off-Grid

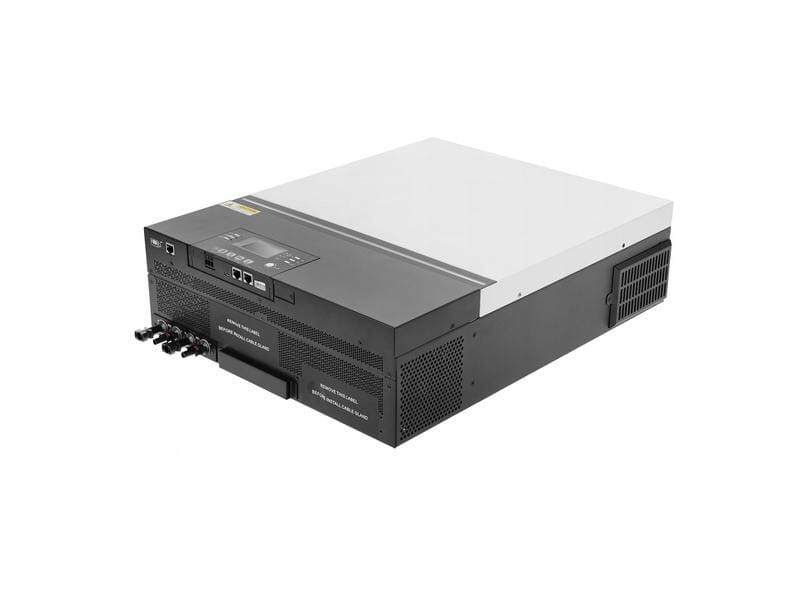

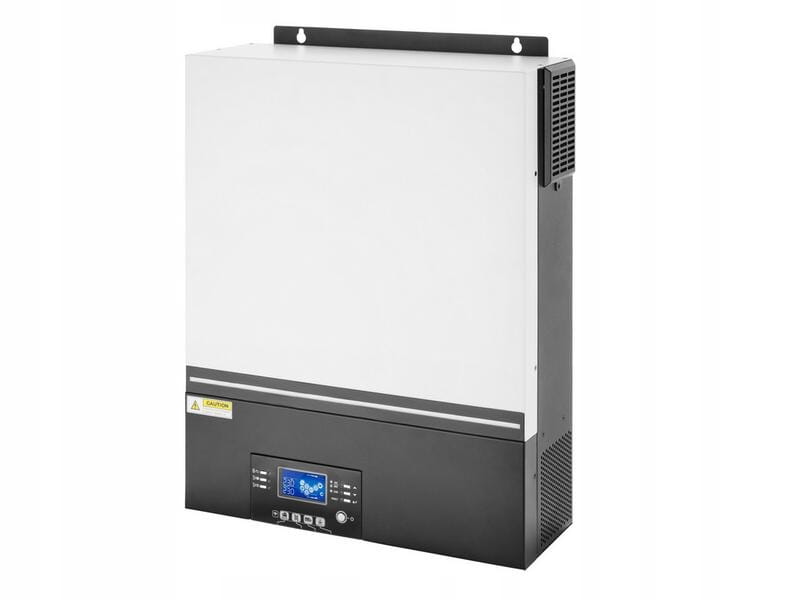

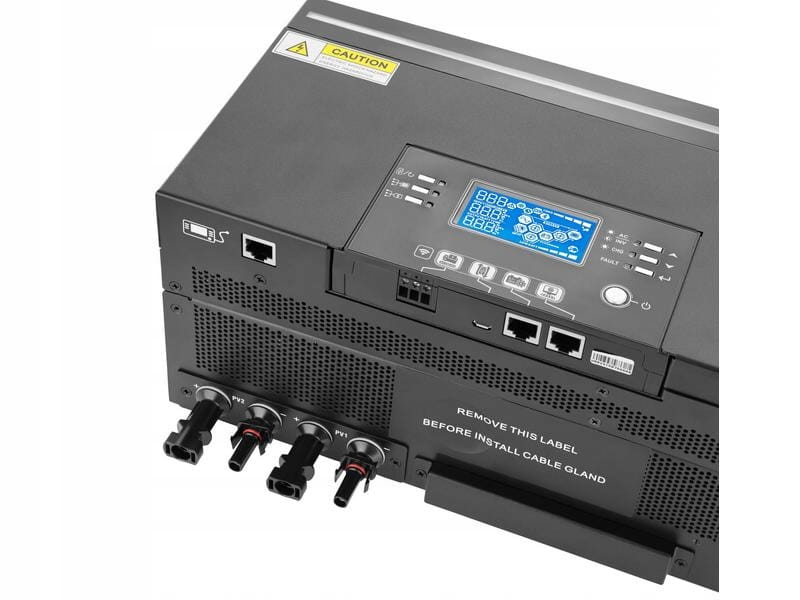

Inwertery solarne serii ESB przeznaczone są do budowy niezależnych systemów zasilania Off-grid 230V opartych o energię pozyskiwaną z paneli PV, sieci energetycznej i akumulatora. Dzięki modułowej konstrukcji i elastycznej konfiguracji inwertery ESB mogą pracować w trybie UPS z ładowaniem akumulatora z paneli PV i/lub sieci energetycznej, mogą również pracować w układach buforowych zasilanych tylko z paneli PV i/lub wspomaganych energią z sieci.

Konfiguracja i sterowanie:

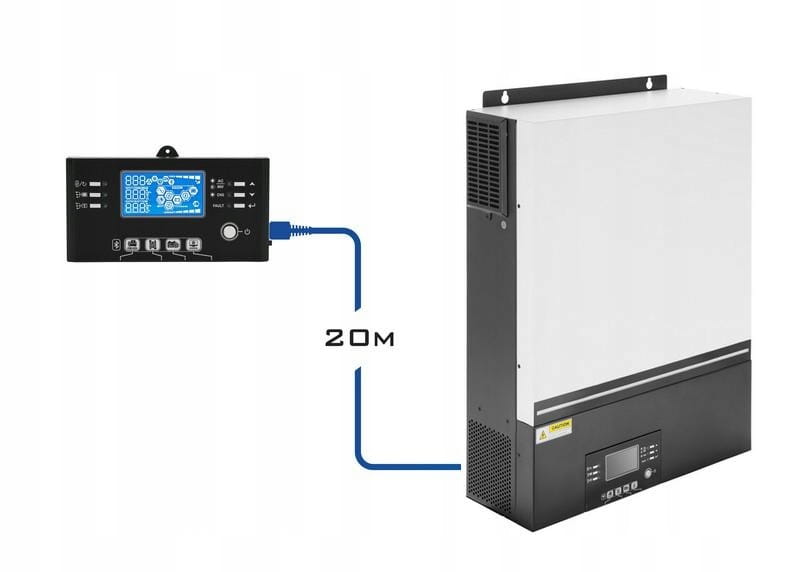

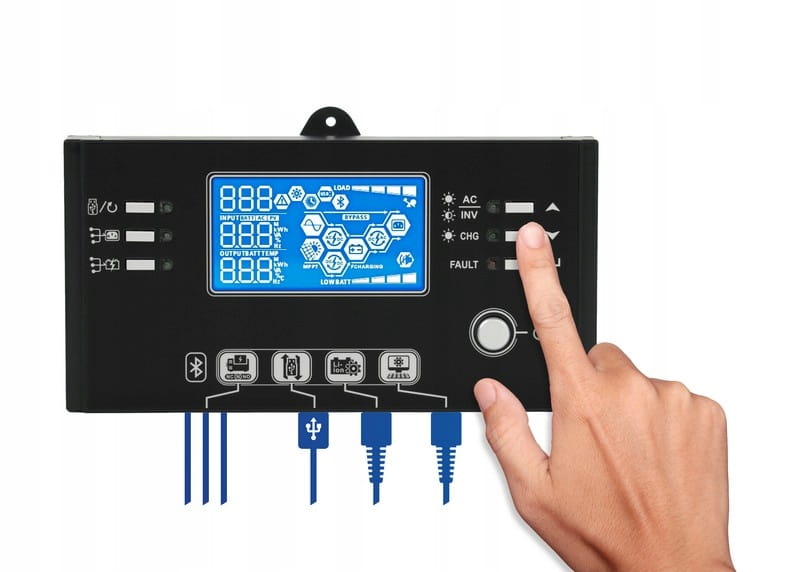

Konfigurację inwertera oraz sterowanie nim dostępne jest za pomocą intuicyjnego panelu sterowania, który można zainstalować w dogodnym miejscu w odległości do 25m od inwertera.

Nowością w inwerterach serii ESB jest również możliwość sterowania inwerterem za pomocą Smartfona i aplikacji mobilnej zastępującej panel sterowania.

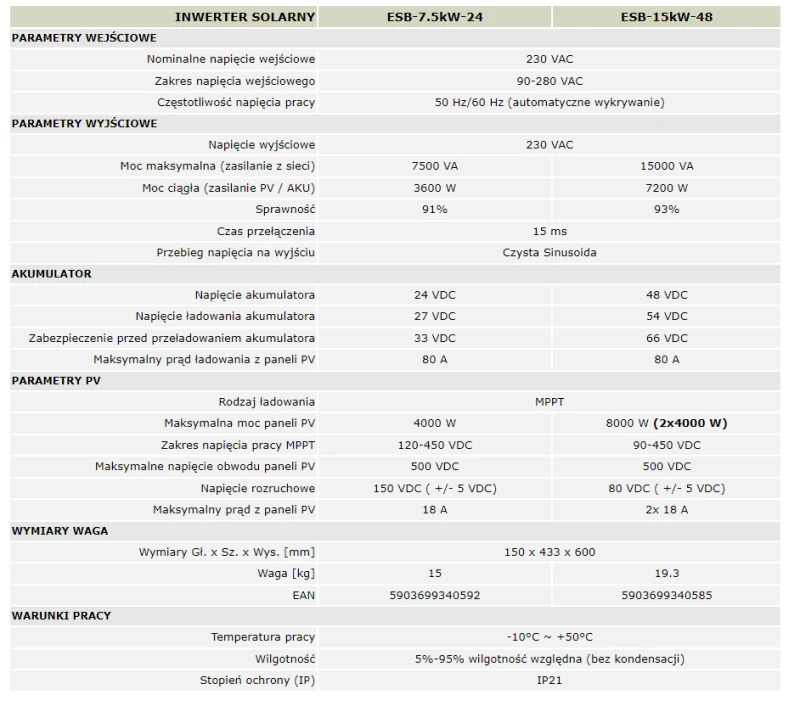

➡️ Parametry Techniczne:

• Nominalne napięcie wejściowe: 230 VAC
• Zakres napięcia wejściowego: 90-280 VAC
• Częstotliwość napięcia pracy: 50 Hz/60 Hz (automatyczne wykrywanie)
• Napięcie wyjściowe: 230 VAC
• Moc szczytowa: 15000VA
• Moc ciągła: 7200W
• Sprawność: 93%
• Czas przełączenia: 15 ms
• Przebieg napięcia na wyjściu: Czysta Sinusoida
• Napięcie akumulatora: 48 VDC
• Napięcie ładowania akumulatora: 54 VDC
• Zabezpieczenie przed przeładowaniem akumulatora: 66 VDC
• Rodzaj ładowania: MPPT
• Maksymalna moc paneli: 8000W (2 x 4000W)
• Zakres napięcia pracy MPPT: 90-450 VDC
• Maksymalne napięcie obwodu paneli PV: 500 VDC
• Maksymalny prąd ładowania z paneli PV: 80 A
• Maksymalny prąd ładowania z sieci: 60 A
• Maksymalny prąd ładowania: 80 A
• Wymiary Gł. x Sz. x Wys. [mm]: 150 x 433 x 600
• Waga [kg]: 19
• Temperatura pracy: -10°C ~ +50°C
• Wilgotność: 5%-95% wilgotność względna (bez kondensacji)
• Stopień ochrony (IP): IP21

✅ Panele Fotowltaiczne monokrystaliczne

Moduł fotowoltaiczny Jinko 410W Black Frame z serii TIGER PRO 54H wyróżnia się znakomitym wyglądem i charakteryzującym się cieńszymi przewodami połączeniowymi. Wytrzymałość na śnieg (do 5400 Pa) i wiatr (do 2400 Pa). Mały rozmiar w stosunku do innych paneli fotowoltaicznych tej samej klasy, generuje do 410W mocy. Technologia Multi Busbar odpowiada za lepszą absorpcję światła, i tym samym lepsze parametry generowania prądu przez ogniwa.

Panele fotowoltaiczne z serii TIGER PRO 54H są uniwersalnym rozwiązaniem dla instalacji fotowoltaicznych montowanych na dachach budynków mieszkalnych lub komercyjnych. Zaprojektowano je z myślą o kompatybilności z istniejącymi optymalizatorami, falownikami, a także systemami montażowymi. 108 monokrystalicznych ogniw zostało umieszczone w 30 mm ramie, wykonanej z anodowanego stopu aluminium, pokrytej szkłem o wysokiej przejrzystości i grubością 3,2 mm z powłoką antyrefleksyjną. Optymalny rozmiar i niska waga są zaletą przy transporcie i montażu. Wysoka niezawodność jest potwierdzona 15-letnią gwarancją na wykonanie produktu oraz 25-letnią na jego wydajność.

✅ Zalety produktu:

• Wysokość ramy 30 mm, bardzo stabilna
• Multi Busbar Technology- lepsze wychwytywanie światła i magazynowanie energii elektrycznej zapewniają poprawę mocy wyjściowej i niezawodność modułu.
• Zmniejszone straty związane z efektem Hot Spot- zoptymalizowana instalacja elektryczna i niższy prąd roboczy zapewniają zmniejszenie strat związanych z efektem Hot Spot oraz korzystniejszy współczynnik temperaturowy
• Odporność PID Gwarancja znakomitej ochrony przed utratą mocy spowodowana efektem PID (PID – degradacja indukowanym napięciem) dzięki zoptymalizowanemu procesowi produkcji masowej i kontroli materiałów
• Odporność na ekstremalne warunki klimatyczne – Wysoka odporność na mgłę solną i amoniak
• Długa żywotność modułów- spadek mocy o 2,0% w pierwszym roku,  0.55% roczna degradacja w ciągu 25 lat

➡️ Dane Techniczne:

• Typ modułu: Monokrystaliczny
• Moc [W]: 410
• Sprawność modułu [%]: 21
• Kolorystyka: Black Frame
• Vmpp [V]: 30.62
• Voc [V]: 37,14
• Prąd zwarciowy [A]: 13.92
• Prąd znamionowy [A]: 13.39
• Maksymalna wartość zabezpieczenia przed prądem wstecznym [A]: 25
• Masa [kg]: 22
• Wymiary [mm]: 1134 x 1722 x 30

✔️ Przwód solarny 4 mm2

Przewód solarny 4 mm2 stosowany jest w instalacjach fotowoltaicznych do połączeń pomiędzy poszczególnymi panelami słonecznymi.

Powierzchnia przekroju linki: 4 mm2

Zakres temperatur:

• –40°C do +90°C
• Max. temperatura na żyle +120°C

Cechy wyróżniające produkt:

• Odporny na działanie promieni UV i na ozon
• Maksymalna temperatura żyły podczas zwarcia +250°C przez 5 sekund
• Wysokie właściwości mechaniczne
• Stosowany do instalacji zewnętrznych i wewnętrznych
• Materiał izolacji: XLPE
• Średnica zewnętrznej izolacji: 5,4 mm

❗WAŻNE❗

 Aktualnie do każdego zestawu gratis dodajemy

✔️ Zabezpieczenie DC/DC instalacji PV PVP-10 700V/16A

Kompletny zestaw zabezpieczenie instalacji PV przed przeciążeniami i skutkami zwarć w aplikacjach fotowoltaicznych i innych prądu stałego wyposażony w optyczny wskaźnik stanu wkładki warystorowej informującej o zużyciu elementu. Możliwość bezpiecznej wymiany zużytej wkładki warystorowej bez odłączania urządzenia.

W skład zestawu wchodzą:

• Podstawka bezpiecznikowa DC do aplikacji fotowoltaicznych LEADER ZTPV-25B
• Ogranicznik przepięć LKTD2 –PV1000
• Obudowa natynkowa 4 torowa ABS z klapką

NAJCZĘŚCIEJ ZADAWANE PYTANIA - FAQ

1. Czy do podłączenia zestawu fotowoltaicznego off-grid potrzebuję zgody i umowy z zakładem energetycznym?

Nie, do podłączenia zestawu z falownikiem off-grid nie jest wymagana ani zgoda, ani umowa z ZE. Falownik typu off-grid nie oddaje energii do sieci, w związku z tym użytkownik nie musi informować o tym zakładu energetycznego. Nie jest też wymagane tworzenie projektu ani uzyskanie zgody.

2. Czy podłączenie jest skomplikowane? Czy mogę je wykonać samemu?

Samo podłączenie jest proste, nie wymaga specjalistycznej wiedzy. Dzięki dostarczonej instrukcji, a także naszej pomocy jest w stanie to zrobić każda osoba, która ma podstawowe umiejętności manualne i techniczne.

3. Czy posiadacie w ofercie konstrukcję montażową na dach albo na grunt?

Tak posiadamy. Jej dobór zależy od poszycia dachowego (blachodachówka, dachówka ceramiczna czy inne) oraz od ułożenia paneli na dachu (jeden rząd czy więcej, ilość paneli). W związku z faktem, że możliwości jest wiele wycenę robimy indywidualnie. Nie polecamy kupowania zestawów, w których profile aluminiowe są pocięte na jednometrowe odcinki – utrudnia to wykonanie estetycznego i funkcjonalnego montażu, zwiększa ilość połączeń i zmniejsza sztywność konstrukcji.

Przeciętny koszt konstrukcji dachowej dla 10 paneli i poszycia dachowego z blachodachówki to około 1200zł. Konstrukcja gruntowa jest droższa o około 1000zł.

4. Czy zestaw off-grid może pracować z akumulatorami. Jak je dobrać?

Zestaw może działać z akumulatorami i magazynem energii. Jest to nawet wskazane, jeśli chcemy osiągnąć pełną niezależność od sieci energetycznej. Zapraszamy do naszych innych aukcji, gdzie takie zestawy są już przez nas skompletowane. Do zestawów polecamy akumulatory AGM lub GEL, ewentualnie LifePo4, jednakże te ostatnie są wyraźnie droższe. Nie nadają się zwykłe akumulatory samochodowe, które po kilkudziesięciu cyklach pracy stracą swoją pojemność lub ulegną awarii.

Jeśli chodzi o dobór akumulatorów to należy mieć na uwadze czy inwerter pracuje z napięciem baterii 24 czy 48v. Przy 24v potrzebujemy minimum dwóch akumulatorów 100Ah. Przy 48v minimum czterech akumulatorów 200Ah.

5. Czy zestaw off-grid może pracować bez akumulatorów?

Zestawy które oferujemy mogą pracować bez dodatkowych baterii. Korzystamy wtedy z energii, którą wytwarzamy z paneli słonecznych w danej chwili. Zestaw taki sprawdzi się idealnie np. do podgrzewania ciepłej wody użytkowej, zasilania pralki czy lodówki, narzędzi ogrodowych, do zasilania klimatyzacji itp. Nie możemy nim natomiast oświetlać domu w nocy, co jednak nie jest procesem bardzo energochłonnym.

Jeśli w miejscu instalacji posiadamy dostęp do energii elektrycznej to często jest to najlepsze rozwiązanie na start. Rozbudowę o akumulatory można dokonać w terminie późniejszym, a początkowo tylko zmniejszyć znacząco rachunki za prąd, nie wiążąc się przy żadnymi umowami z zakładem energetycznym i nie zastanawiając się jakie zmiany przyniesie kolejna powyborcza miotła.

Należy pamiętać, że inwerter bez akumulatorów nie uruchomi się podczas przerwy w dostawie prądu. Nie jest to więc rozwiązanie dobre w momencie częstych wyłączeń prądu lub w miejscu bez instalacji elektrycznej. W tym celu należy nabyć, nawet najmniejszy, akumulator, który pozwoli na start systemu.

6. Czy możemy wymienić przewody na dłuższe/krótsze/większej średnicy? Czy możemy dołożyć więcej paneli albo panele innej mocy? Mam specyficzne potrzeby – czy jesteście elastyczni pod względem doboru elementów zestawu?

Tak, możemy dowolnie ukształtować zestaw pod warunkiem, że zostaną zachowane parametry pozwalające na bezpieczną pracę. Przykładowo nie możemy dowolnie zwiększyć długości przewodów bez zwiększenia ich przekroju. Nie możemy zmniejszyć ilości paneli poniżej progu minimalnego, w którym falownik się załączy (praktycznie to 5 szt. paneli). Nie możemy zwiększyć ilości paneli bez zweryfikowania czy falownik obsłuży nadmiarową moc, a przewody posiadają średnicę zgodną z normą.

Jesteśmy jednak elastyczni i potrafimy dobrać poszczególne składowe elementy zestawu tak, aby zaspokoić większość potrzeb naszych klientów.

7. Czy oferujecie montaż zestawów?

Nie oferujemy montażu, głównie ze względu na duże odległości jakie dzielą nas od miejsca montażu klientów w całej Polsce. Zapewniamy fachową pomoc w samodzielnym montażu przez naszych klientów. Jeszcze nie zdarzył nam się przypadek, aby klient z naszą pomocą nie zamontował zestawu. Najtrudniejsze w montażu jest tak naprawdę początkowe ułożenie stelażu na poszyciu dachowym. Przy układaniu stelażu ważne jest, aby zachować równoległe prowadzenie profili, zachowanie odstępu od krawędzi dachu i bezpieczne układanie przewodów solarnych zwłaszcza przechodząc przez materiały palne. Stanowczo zalecamy ułożenie ich w tych miejsca w kanałach elektroinstalacyjnych lub peszlach.

8. Czy muszę stosować ochronę przepięciową i rozłącznik nadprądowy, który jest w zestawie? Czy musze naklejać naklejki ochronne? Znalazłem tańsze zestawy bez ochrony i sprzedawca twierdzi, że zabezpieczenie nie jest potrzebne.

W wielkim skrócie – tak, musisz. I nie podejmujemy się dyskusji na ten temat. Nie sprzedamy Ci taniej zestawu bez wymaganej ochrony. Nie oszczędzaj tych kilkuset złotych na bezpieczeństwie swoim i swojego domu. Masz w samochodzie poduszki powietrzne? Prosiłeś, żeby Ci je wymontowali i sprzedali taniej samochód? Nie?

9. Czy to się opłaca?

Oczywiście, że tak. Opłaca się i warto. Zwrot z tej inwestycji jest szybki, zyskujesz niezależność energetyczną, jesteś EKO, uniezależniasz się od podwyżek prądu, masz satysfakcję, bo podłączyłeś to sam albo z synem i sąsiadem. Sam zobaczysz jak będziesz sprawdzał w aplikacji ile już wyprodukowałeś :)

Będziesz za dwa lata chciał rozbudować zestaw? Nie musisz prosić się w zakładzie energetycznym o zgodę, której zresztą możesz nie dostać, bo na Twojej ulicy jest już za dużo instalacji PV, a oni od 45 lat nie zmodernizowali starej trafostacji w okolicy i mają za duże napięcie w sieci. Zamiast modernizacji sieci łatwiej jest im odłączyć Cię. Przecież oni na Tobie wtedy więcej zarobią.

10. Czy w przypadku braku odpowiedniej ilości energii falownik sam dobierze moc z sieci?

Tak, jeśli przykładowo panele dysponują chwilową mocą 2 kW, a zapotrzebowanie odbiorników będzie wynosić 3kW, wtedy falownik brakujący 1kW dobierze z sieci. Zapewnia to ciągłość pracy instalacji mimo niesprzyjających warunków pogodowych lub zwiększonego chwilowego zużycia prądu.

11. Czy warto trochę przewymiarować instalację, aby być gotowym na każde zapotrzebowanie, także w pochmurne dni?

Naszym zdaniem nie warto. Szczególnie tyczy się to banków energii. Ceny akumulatorów są wciąż wysokie, a zbudowanie systemu w pełni niezależnego niesie za sobą ogromne koszty. Zdecydowanie lepiej jest zmniejszyć instalację i korzystać z niej przez większość czasu, a dobierać z sieci niewielkie ilości prądu niż zapłacić ogromne pieniądze za całkowicie niezależny system.
