➡️Zestaw solarny hybrydowy Off-Grid 10xPV 4kW ESB10/5kW + Magazyn BMS

Zestaw solarny hybrydowy Off-Grid

Prosta konstrukcja - wiele korzyści

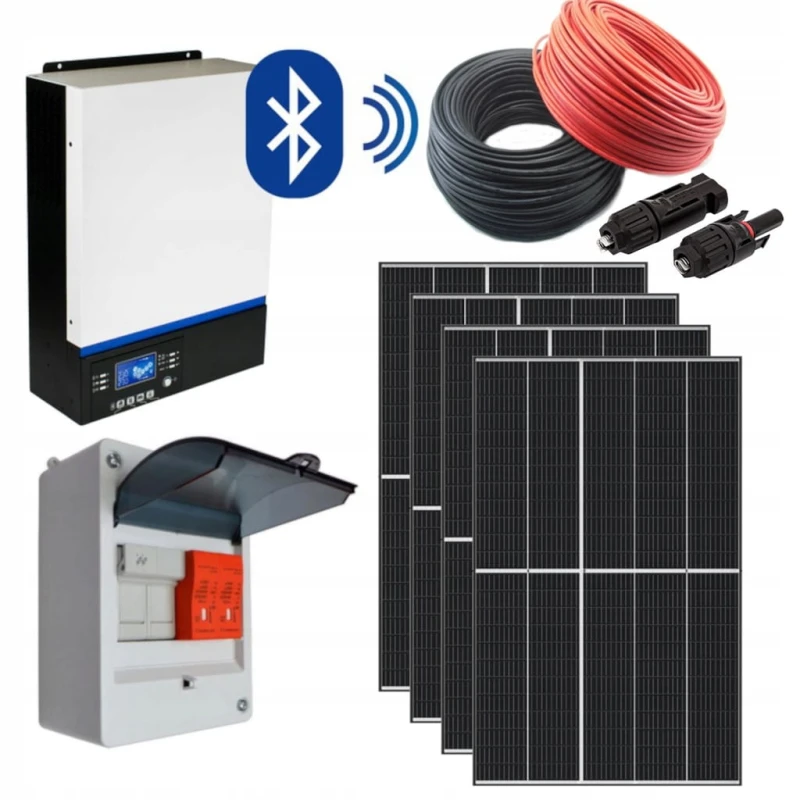

Zestaw składania się:

- Z 10 paneli monokrystalicznych  JA Solar JAM54S30 Black Frame o mocy 410W każdy;

- Hybrydowa Przetwornica - AZO Inwerter solarny Off-Grid ESB 10kW-48

- Komplet okablowania o długości 25m zakończonego złączami MC4

- Magazyn energii BS-5000-48 LiFePO4 5kWh 48V BMS PRO

System oraz schemat działania jest prosty więc każdy może stworzyć swoją przydomową elektrownie słoneczną

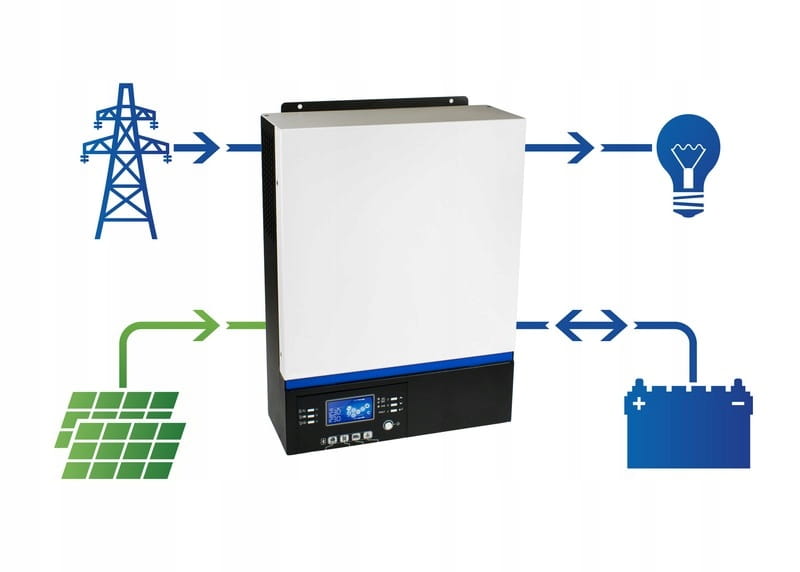

➡️ Schemat działania zestawu solarnego

Wyjściowe stabilne sinusoidalne napięcie zasilania 230V (220V,240V) doskonale nadaje się do zasilania wszelkich odbiorników energii elektrycznej, a wbudowany układ wspomagania przeciążeń rozruchowych pozwala na zasilanie odbiorników o dużym prądzie rozruchowym takich jak sprężarki w lodówkach i agregatach.

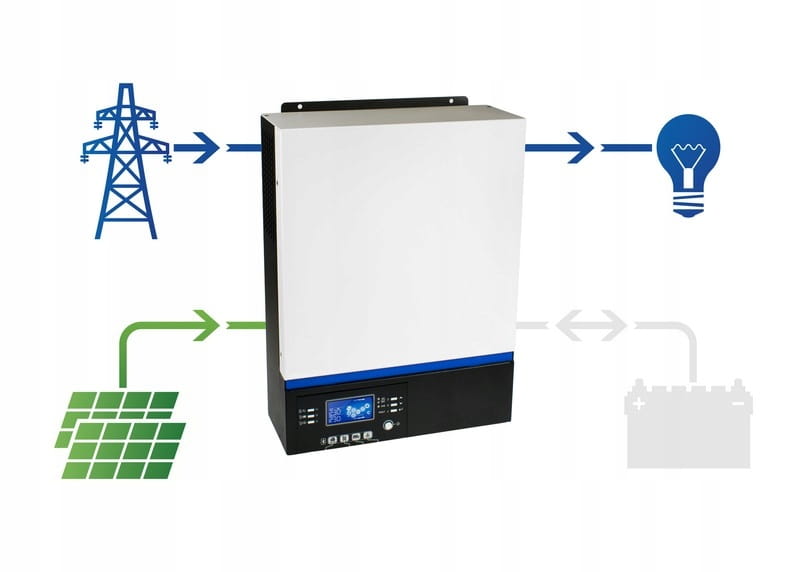

Najważniejszą cechą inwerterów jest możliwość budowy hybrydowych systemów zasilania bez zewnętrznego akumulatora, który ma znaczący wpływ na koszt i niezawodność sytemu oraz opłacalność inwestycji.

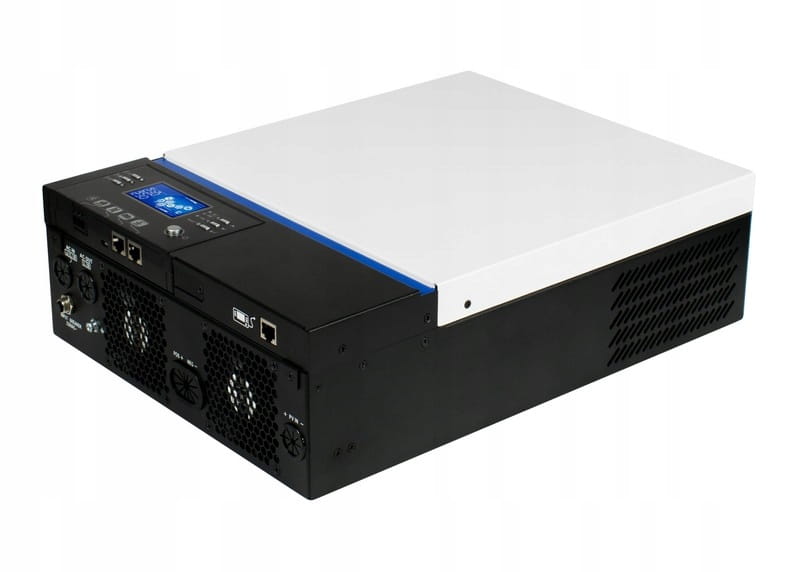

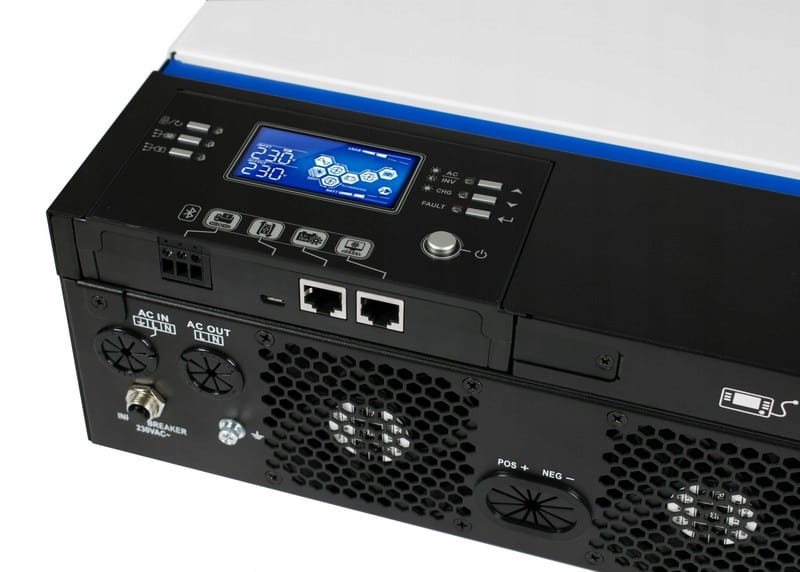

✅ Hybrydowy Inwerter solarny Off-Grid

Inwertery solarne serii ESB przeznaczone są do budowy niezależnych systemów zasilania Off-grid 230V opartych o energię pozyskiwaną z paneli PV, sieci energetycznej i akumulatora. Dzięki modułowej konstrukcji i elastycznej konfiguracji inwertery ESB mogą pracować w trybie UPS z ładowaniem akumulatora z paneli PV i/lub sieci energetycznej, mogą również pracować w układach buforowych zasilanych tylko z paneli PV i/lub wspomaganych energią z sieci.

Konfiguracja i sterowanie:

Konfigurację inwertera oraz sterowanie nim dostępne jest za pomocą intuicyjnego panelu sterowania, który można zainstalować w dogodnym miejscu w odległości do 25m od inwertera.

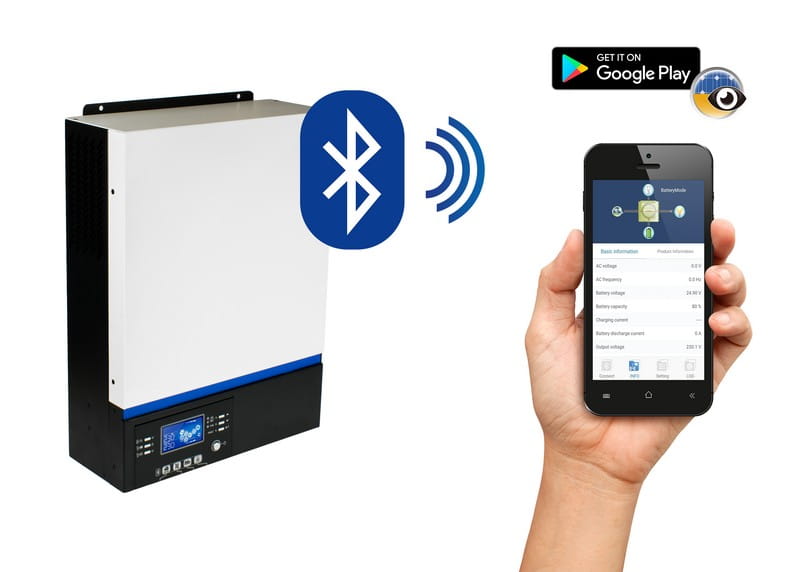

Nowością w inwerterach serii ESB jest również możliwość sterowania inwerterem za pomocą Smartfona i aplikacji mobilnej zastępującej panel sterowania.

➡️ Parametry Techniczne:

• Nominalne napięcie wejściowe: 230 VAC
• Zakres napięcia wejściowego: 90-280 VAC
• Częstotliwość napięcia pracy: 50 Hz/60 Hz (automatyczne wykrywanie)
• Napięcie wyjściowe: 230 VAC
• Moc szczytowa: 10000VA
• Moc ciągła: 5000W
• Sprawność: 93%
• Czas przełączenia: 15 ms
• Przebieg napięcia na wyjściu: Czysta Sinusoida
• Napięcie akumulatora: 48 VDC
• Napięcie ładowania akumulatora: 54 VDC
• Zabezpieczenie przed przeładowaniem akumulatora: 63 VDC
• Rodzaj ładowania: MPPT
• Maksymalna moc paneli: 5000W
• Zakres napięcia pracy MPPT: 120-450 VDC
• Maksymalne napięcie obwodu paneli PV: 500 VDC
• Maksymalny prąd ładowania z paneli PV: 80 A
• Maksymalny prąd ładowania z sieci: 60 A
• Maksymalny prąd ładowania: 80 A
• Wymiary Gł. x Sz. x Wys. [mm]: 115 x 300 x 400
• Waga [kg]: 10
• Temperatura pracy: -10°C ~ +50°C
• Wilgotność: 5%-95% wilgotność względna (bez kondensacji)
• Stopień ochrony (IP): IP21

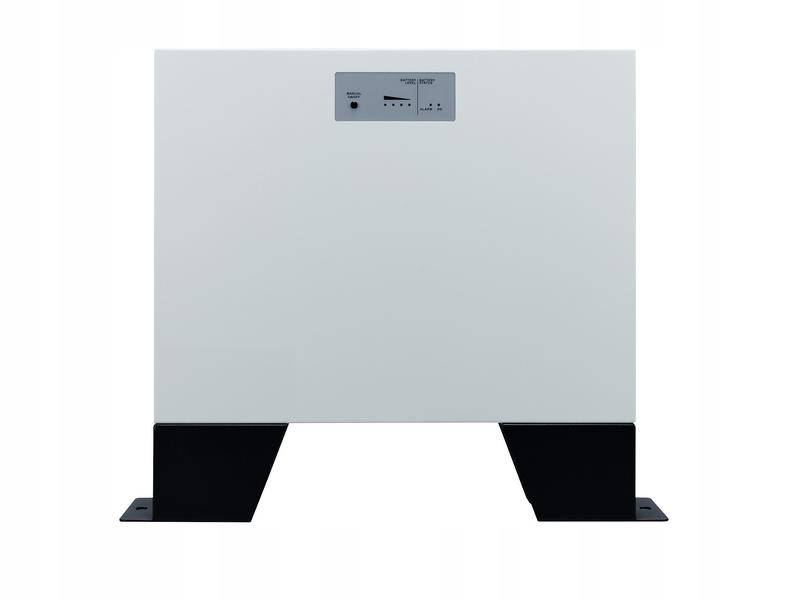

✅ Moduł baterii BS-5000-48 PRO

Jest bankiem energii dedykowanym do serii inwerterów ESB zasilanych napięciem 48V .

Bateria wyposażona jest w system BMS PRO (battery management system) komunikujący się z inwerterem oraz odpowiadający za bezpieczeństwo i efektywność użytkowania. Pozwala on na wymianę niezbędnych informacji pomiędzy inwerterem, a modułem BS monitorując pracę poszczególnych cel, ich napięcie, prąd oraz temperaturę. BMS PRO kontroluje zakresy napięć ogniw nie dopuszczając do ich przeładowania jak również zbyt głębokiego rozładowania aby wydłużyć ich cykl życia.

Moduły bateryjne mogą być używane samodzielnie lub łączone równolegle w celu zwiększenia pojemności magazynu energii.

✔️ Cechy Urządzenia:

• Materiał ogniwa LiFePO4 gwarantujący bezpieczeństwo i długi cykl życia
• Inteligentne funkcje zabezpieczające BMS PRO: nadmierne rozładowanie, wysoka temperatura, przeładowanie, ochrona przed zbyt wysokim prądem ładowania
• Elastyczna konfiguracja, możliwość łączenia równoległego (do 10 modułów)
• Zakres temperatury pracy 0-50 St. C

➡️ Parametry Techniczne:

• Rodzaj: LiFePO4
• Pojemność baterii: 5kWh
• Znamionowy prąd rozładowania: 150 A
• Szczytowy prąd rozładowania (1 minuta): 192 A
• Napięcie nominalne: 51.2 VDC
• Zakres napięcia pracy: 40-56 VDC
• Prąd ładowania: 30 A
• Maksymalny prąd ładowania: 100 A
• Wymiary baterii (szerokość x głębokość x wysokość): 55x19x42 cm
• Wymiary baterii ze stopą montażową (szerokość x głębokość x wysokość): 63x19x54 cm
• Waga: 48kg

✅ Zawartość opakowania:

• Moduł baterii BS-5000-48 PRO
• Okablowanie DC wraz ze złączami - kompatybilne z falownikami ESB-10kW oraz ESB-15kW
• Kabel RJ45
• Kabel RJ11 + jumper uruchomieniowy
• System uchwytów i mocowań
• Stopy dolne mocujące
• Kołki montażowe do uchwytów
• Instrukcja obsługi w języku polskim

✅ Panele Fotowltaiczne QnSolar

Moduł fotowoltaiczny QnSolar 410W Full Black charakteryzuje się wysoką sprawnością oraz żywotnością wykonany w technologii ogniw połówkowych.

Moduły zostały wykoanne z z myślą o kliencie, więc cechuje je:

• Wysoko wydajność
• Wyższa sprawność przy słabym oświetleniu
• Wysokie parametry obciążeniowe na wiatr i śnieg

✅ PROSTOTA I ELEGANCJA W KAŻDYM CALU

• Typ modułu: Monokrystaliczny
• Moc [W]: 410
• Sprawność modułu [%]: 21
• Kolorystyka: Black Frame
• Vmpp [V]: 31.42
• Voc [V]: 37,35
• Prąd zwarciowy [A]: 13.95
• Prąd znamionowy [A]: 13.05
• Maksymalna wartość zabezpieczenia przed prądem wstecznym [A]: 25
• Masa [kg]: 20.8
• Wymiary [mm]: 1134 x 1722 x 30

Wersja Full Black

✅ Przwód solarny 4 mm2

Przewód solarny 4 mm2 stosowany jest w instalacjach fotowoltaicznych do połączeń pomiędzy poszczególnymi panelami słonecznymi.

Powierzchnia przekroju linki: 4 mm2

Zakres temperatur:

• –40°C do +90°C
• Max. temperatura na żyle +120°C

Cechy wyróżniające produkt:

• Odporny na działanie promieni UV i na ozon
• Maksymalna temperatura żyły podczas zwarcia +250°C przez 5 sekund
• Wysokie właściwości mechaniczne
• Stosowany do instalacji zewnętrznych i wewnętrznych
• Materiał izolacji: XLPE
• Średnica zewnętrznej izolacji: 5,4 mm

❗WAŻNE❗

 Aktualnie do każdego zestawu gratis dodajemy

✔️ Zabezpieczenie DC/DC instalacji PV PVP-10 700V/16A

Kompletny zestaw zabezpieczenie instalacji PV przed przeciążeniami i skutkami zwarć w aplikacjach fotowoltaicznych i innych prądu stałego wyposażony w optyczny wskaźnik stanu wkładki warystorowej informującej o zużyciu elementu. Możliwość bezpiecznej wymiany zużytej wkładki warystorowej bez odłączania urządzenia.

W skład zestawu wchodzą:

• Podstawka bezpiecznikowa DC do aplikacji fotowoltaicznych LEADER ZTPV-25B
• Ogranicznik przepięć LKTD2 –PV1000
• Obudowa natynkowa 4 torowa ABS z klapką
