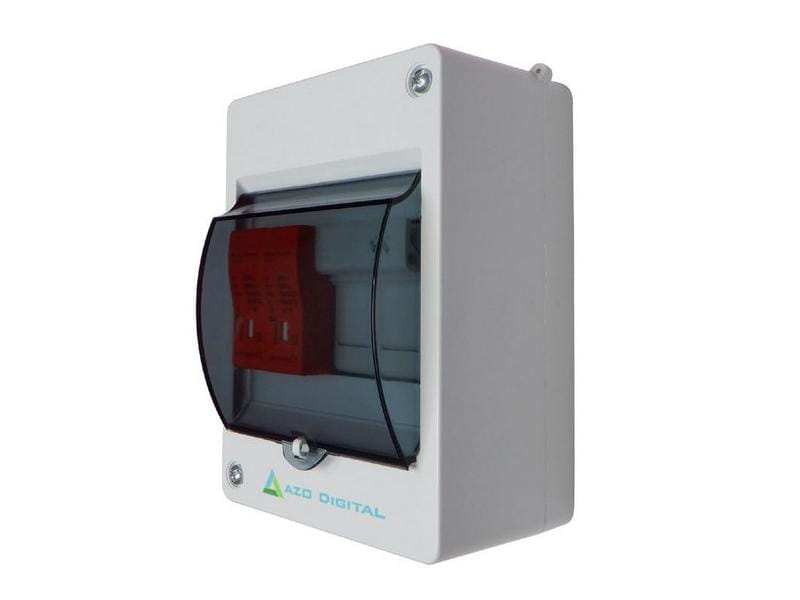

Zabezpieczenie DC/DC instalacji PV PVP-10 700V/16A

Dostępność: średnia ilość
Wysyłka w: 24 godziny
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena: 292,99 zł 292.99
ilość szt.

towar niedostępny

dodaj do przechowalni
Producent: AZO Digital
Kod produktu: AZO00D1240

Opis




Kompletny zestaw zabezpieczenie instalacji PV przed przeciążeniami i skutkami zwarć w aplikacjach fotowoltaicznych i innych prądu stałego wyposażony w optyczny wskaźnik stanu wkładki warystorowej informującej o zużyciu elementu. Możliwość bezpiecznej wymiany zużytej wkładki warystorowej bez odłączania urządzenia.

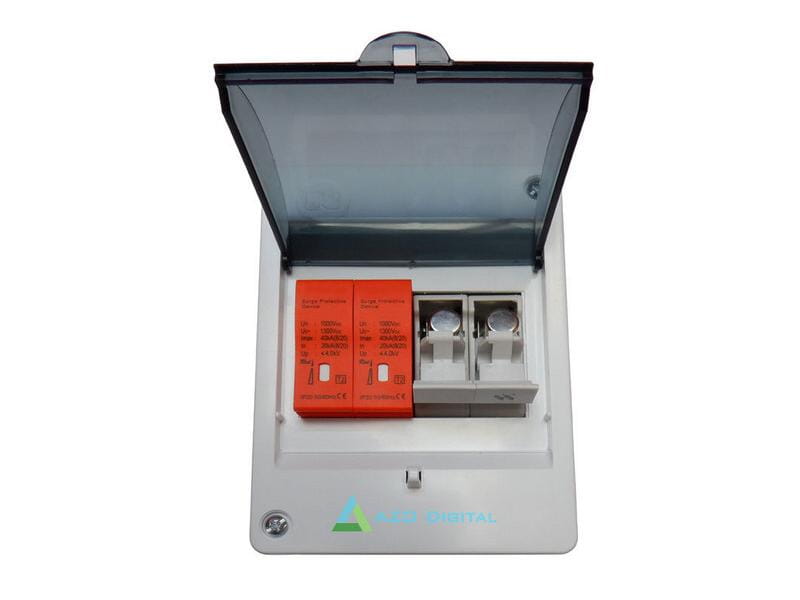

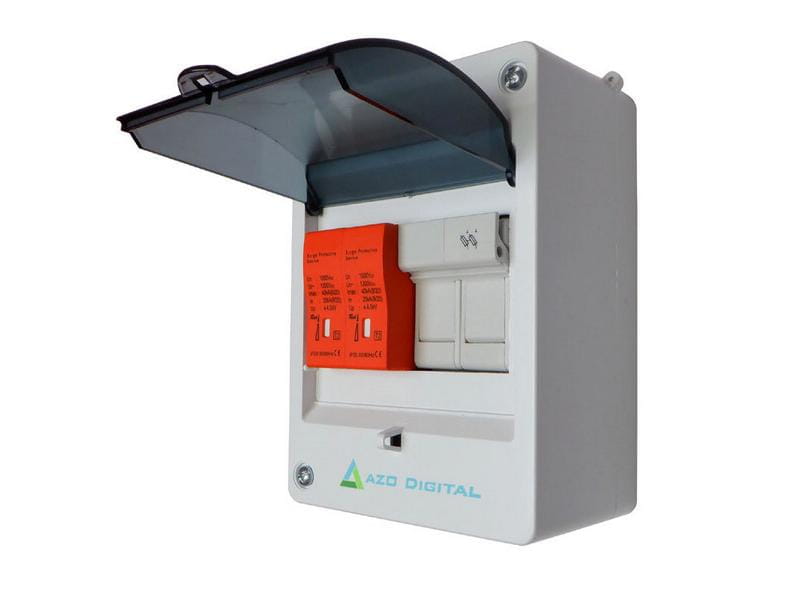

W skład zestawu wchodzą:

  • Podstawka bezpiecznikowa DC do aplikacji fotowoltaicznych LEADER ZTPV-25B
  • Ogranicznik przepięć LKTD2 –PV1000
  • Obudowa natynkowa 4 torowa ABS z klapką

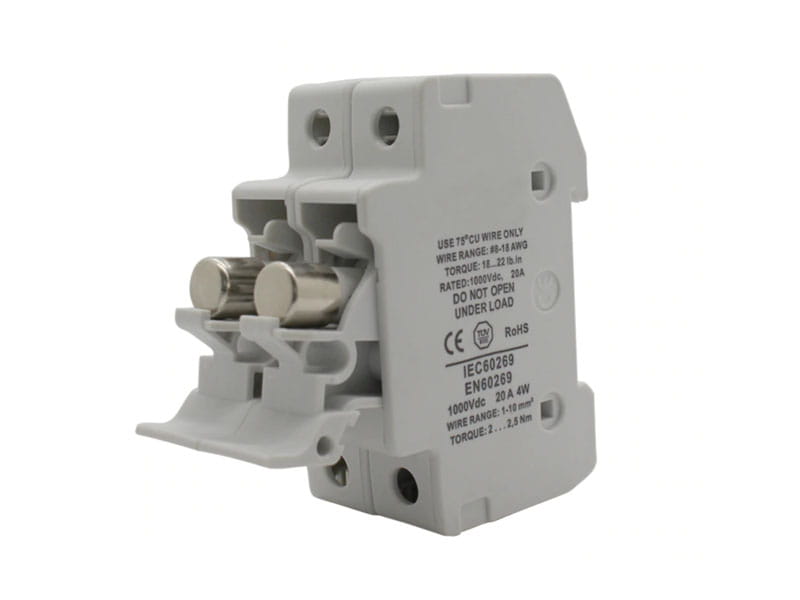

Podstawka bezpiecznikowa DC do aplikacji fotowoltaicznych LEADER ZTPV-25B

  • znamionowa zwarciowa zdolność łączenia Icn z zamontowaną wkładką bezpiecznikową 33kA
  • prąd znamionowy do 32A
  • rozmiar wkładki bezpiecznikowej 10x38 mm
  • kategoria użytkowania DC-20B
  • wykonane zgodnie z IEC/EN 60947-3
  • napięcie znamionowe 1000 VDC
  • prąd znamionowy DC-20B 1000 VDC 32A
  • liczba biegunów 2
  • kategoria użytkowania DC-20B
  • zwarciowa zdolność łączeniowa 33kA
  • maksymalna strata mocy wkładek 4W
  • wymiary 36x83mm
  • montaż standardowa szyna TS-35mm
  • stopień ochrony IP20
  • temperatura pracy -30 +70stC
  • rozmiar wkładki bezpiecznikowej 10 X 38 mm
  • waga 0.14 kg

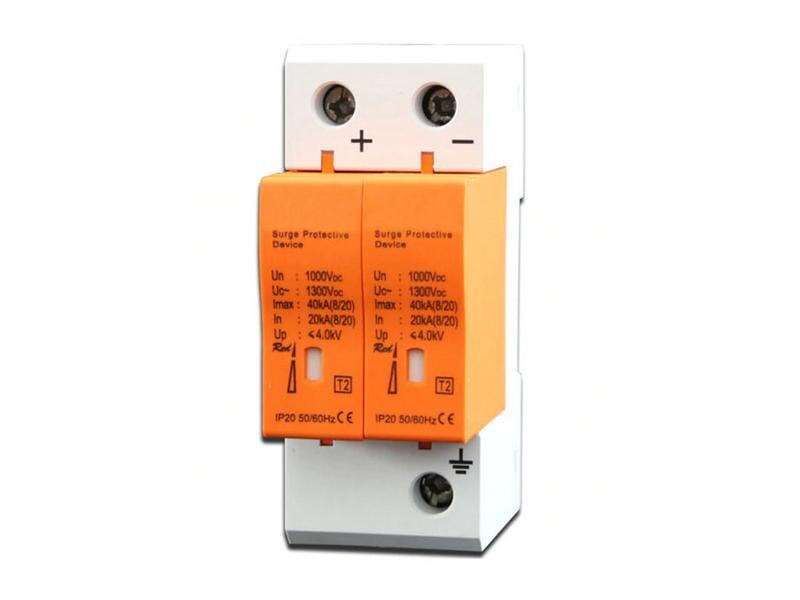

Ogranicznik przepięć LKTD2 –PV1000

  • wykonanie zgodnie z EN 50539-11
  • znamionowy prąd wyładowczy In 20 kA (8/20us) na moduł
  • maksymalny prąd wyładowczy imax 40 kA (8/20us)
  • maksymalne napięcie pracy trwałej UCPV 1000V DC
  • do uziemionych i nieuziemionych systemów fotowoltaicznych
  • wymienna wkładka
  • typ ogranicznika PV-T2 (klasa II, C, typ 2)
  • wykonanie wkładki MOV (warystor)
  • funkcja ochrony termiczna
  • tryb ochrony minus do PE, plus do PE, minus do plus
  • napięcie znamionowe łączeniowe Un 1000 VDC
  • maksymalne napięcie pracy trwałej 1300 VDC
  • maksymalne napięcie obwodu otwartego 1100 VDC
  • znamionowy prąd wyładowczy In (8/20us) 20 kA
  • maksymalny prąd wyładowczy Imax (8/20us) 40 kA
  • całkowity prąd wyładowczy Itotal (8/20us)40 kA
  • napięciowy poziom ochrony Up przy In< 4kV
  • prąd upływu Ipf przy Uref DC< 50 uA
  • prąd upływu Ipe przy Uref AC< 1 mA
  • maksymalny prąd zwarciowy 1000 A
  • liczba portów 2
  • typ systemu LV DC, uziemiony PV; DC, nieuziemiony system PV;
  • tryb ogranicznika podczas przeciążenia OCM
  • szerokość 36 mm
  • wysokość 83 mm
  • montaż standardowa szyna TS-35mm
  • stopień ochrony IP40, zaciski IP20
  • zacisk windowe, śruba M5
  • przekrój zacisków przyłączeniowych 2,5 – 25 mm2
  • moment dociskowy śrub zaciskowych2-3,5 Nm
  • zastosowanie wewnętrzne
  • klasa instalacji III
  • temperatura otoczenia -5 +40 StC
  • wysokość bezwzględna <= 2000m
  • odporność klimatyczna 5 – 95%
  • waga 0,24 kg
